Découvrez le Split Screen Cyberdeck, une fusion audacieuse de productivité moderne et de design rétro-futuriste. Propulsé par Raspberry Pi, il optimise la lisibilité et révolutionne votre expérience numérique. Plongez dans un univers où la technologie rencontre l’esthétique vintage, redéfinissant ainsi le travail du futur.
Cyberdeck à écran partagé : productivité alimentée par Pi dans un design rétro-futuriste
Il existe des projets de bricolage, puis il y a ce hub gadget rétro-futuriste qui attire toute l’attention grâce à son ambiance Cyberpunk. Découvrez le Dual-Screen RPI Dev Cyberdesk par le DIYer SECTOR 07, un moddeur et développeur passionné dont la création représente le rêve de tout constructeur. Ce projet se distingue par une combinaison unique d’esthétique et d’informatique moderne, que vous n’avez probablement jamais vue auparavant.
Ce projet basé sur Raspberry Pi s’inspire de modèles comme le Cyberdesk alimenté par Pi5 et le Cyberdesk 2064. Le créateur a opté pour un boîtier imprimé en 3D, tandis que les entrées programmables ajoutent une touche d’innovation. Le cyberdesk est équipé de deux écrans tactiles de 9 pouces qui équilibrent à la fois le design et la fonctionnalité. Tous les fichiers .stl pour cette conception sont disponibles sur GitHub, un geste généreux de la part de son créateur.
Design du Cyberdeck
Le boîtier présente des lignes angulaires et un filament lumineux qui confèrent un aspect rétro-futuriste. La mécanisme de fixation a nécessité une importante modélisation 3D et plusieurs itérations pour garantir un ajustement parfait. Bien que les bricoleurs passionnés puissent modifier les fichiers pour créer leurs propres versions, celui-ci est vraiment impressionnant en soi.
Le cœur de la machine est constitué d’un ensemble de cartes de circuit conçues avec KiCad, connectées aux broches GPIO du Raspberry Pi. Ces broches servent de canaux d’entrée et de sortie pour la machine.
Architecture électronique
Le système est divisé en trois cartes dédiées : l’une gère l’alimentation et quatre boutons programmables, l’autre s’occupe des données des capteurs I2C, et la troisième expose le connecteur GPIO à 40 broches pour la compatibilité avec des boucliers. Un circuit d’alimentation capable de 6 A, contenant un MOSFET de type N, alimente les deux écrans, tandis qu’un hub USB avec injection de courant intégrée assure une fourniture stable d’énergie. Les circuits imprimés de haute qualité de PCBWay nécessitent un soudage précis, en particulier autour des petits pads et des courts-circuits potentiels.
Processus d’assemblage
Le processus d’assemblage s’est avéré aussi complexe que l’électronique elle-même. Après un premier essai ayant échoué en raison d’une résistance échangée et d’un connecteur court-circuité, la vidéo de démontage de SECTOR 07 sur YouTube montre comment un débogage méthodique a permis de redonner vie au cyberdeck. Les deux écrans de 9 pouces reposent sur des supports de rotation imprimés en 3D, équipés de petits roulements à billes, offrant un mouvement fluide qui se verrouille fermement en mode portrait ou paysage sans oscillation. Des câbles plats flexibles transportent les signaux entre le Raspberry Pi et les périphériques, préservant le profil mince du deck tout en évitant l’enchevêtrement de câbles.
Interaction utilisateur

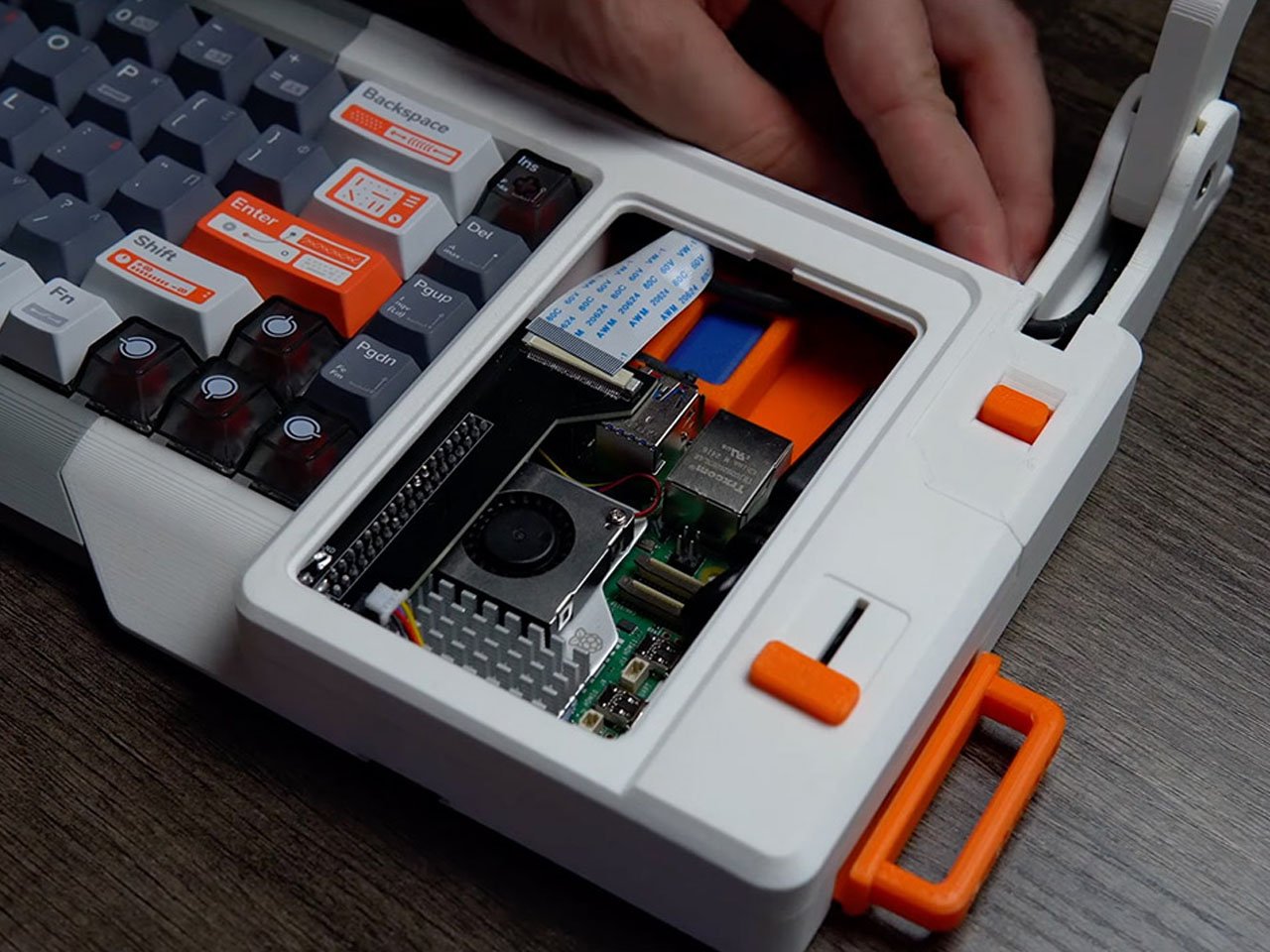

L’interaction utilisateur va au-delà du tactile. Un clavier mécanique compact se trouve derrière l’écran inférieur, complété par un curseur de volume linéaire, quatre touches macro programmables et un encodeur rotatif avec un bouton intégré. Pour les passionnés de matériel, un port I2C externe et un connecteur GPIO exposé facilitent l’ajout de capteurs ou de boucliers. SECTOR 07 a même prévu un clamp à libération rapide pour le Raspberry Pi lui-même, permettant de changer de carte SD ou de mettre à jour la carte sans avoir besoin de tournevis.
Interface utilisateur personnalisée
Pour intégrer le tout, une interface graphique personnalisée se superpose à un écran, rapportant graphiquement l’état des boutons, des positions de l’encodeur, des broches GPIO et des capteurs I2C connectés, transformant les signaux bruts en une interface élégante pour des tests sur le terrain ou des démonstrations en direct. Avec des fichiers .STL, STEP et des schémas KiCad disponibles en open-source sur GitHub, le RPI DEV est autant un modèle d’expérimentation qu’une pièce maîtresse.
Coût et accessibilité
À environ 50 à 60 dollars par écran, auxquels s’ajoutent les coûts des composants, ce projet n’est pas le plus économique. Néanmoins, peu de constructions capturent l’ambiance rétro-futuriste Cyberpunk avec un tel niveau de finition et de fonctionnalité.
Pour plus d’informations sur les projets Raspberry Pi et l’électronique DIY, visitez Raspberry Pi Foundation.
Quelle est la source d’inspiration du Cyberdesk Dual-Screen RPI Dev ?
Le projet est inspiré par des modèles tels que le Cyberdesk Pi5 et le Cyberdesk 2064.
Quelles sont les caractéristiques de l’écran du Cyberdesk ?
Le Cyberdesk dispose de deux écrans tactiles de 9 pouces, équilibrant esthétique et fonctionnalité.
Qui est le designer derrière ce projet ?
Le designer du Cyberdesk est SECTOR 07, un moddeur et développeur reconnu.
Où peut-on trouver les fichiers de conception du Cyberdesk ?
Tous les fichiers .stl pour la conception sont disponibles sur GitHub, ce qui est très généreux de la part du créateur.
