L’avenir de l’énergie renouvelable se dessine grâce à la turbine éolienne verticale Darrieus, une innovation qui transforme notre approche face aux défis climatiques. Développée par l’ingénieur français Georges Darrieus en 1931, cette technologie moderne s’impose dans les milieux urbains, révolutionnant la production d’énergie éolienne. Découvrez ses atouts et applications.

Turbine éolienne verticale Darrieus : fonctionnement, efficacité et applications

Qu’est-ce qu’une turbine éolienne verticale Darrieus ?

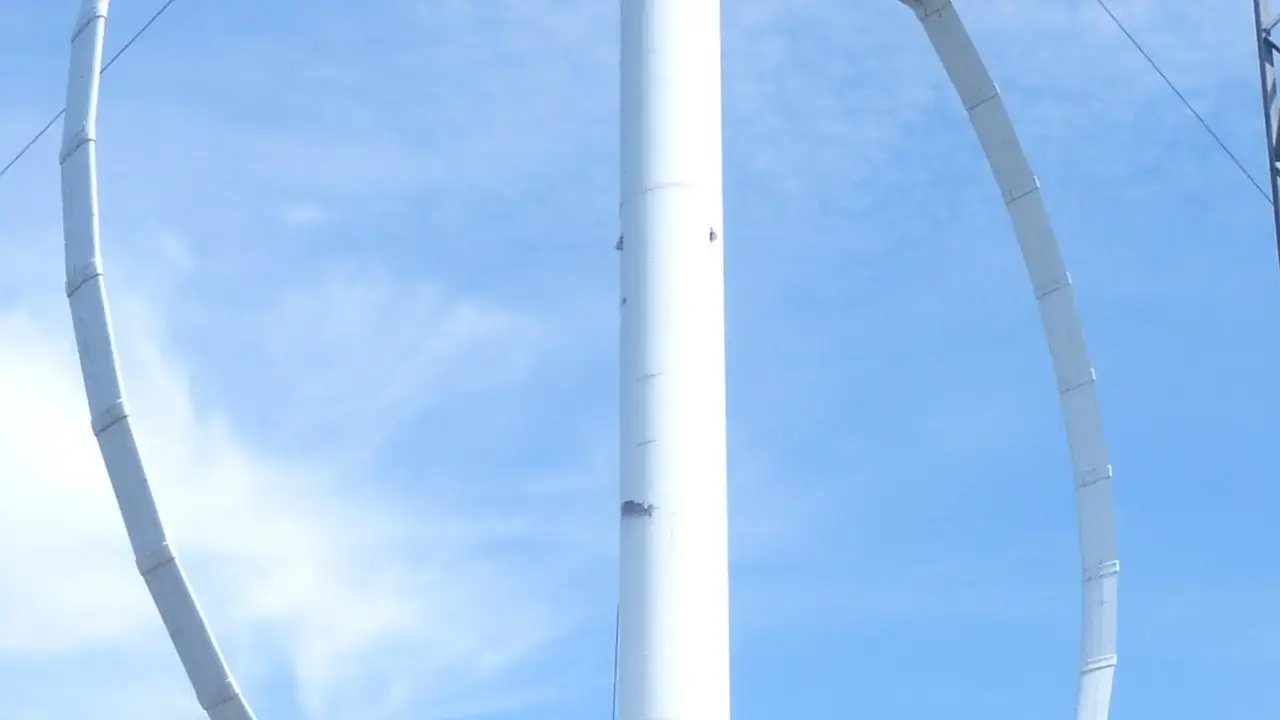

La turbine éolienne verticale Darrieus est un type particulier d’aéroréducteur à axe vertical (VAWT en anglais), conçu et breveté en 1931 par l’ingénieur français Georges Darrieus. Ce modèle se distingue par la forme de ses pales courbes et symétriques qui tournent autour d’un axe vertical, permettant de capturer le vent quelles que soient sa direction sans nécessiter de mécanismes d’orientation complexes.

Ses principales caractéristiques incluent une ressemblance avec la forme d’un « batteur à œufs ». Les pales, fabriquées avec des profils aéro-dynamiques symétriques et avec un angle de calage nul, sont reliées à la base et au sommet de l’axe, formant une structure autoportante et efficace pour transférer l’énergie du vent au générateur électrique.

Composants principaux d’une turbine Darrieus

Le design d’une turbine éolienne à axe vertical Darrieus est optimisé pour exploiter l’énergie du vent de manière simple et durable, incluant les éléments suivants :

• Base et fondation : Assurent la stabilité et le maintien, généralement en béton armé souterrain pour supporter l’ensemble de la structure.
• Tour : Structure verticale qui soutient le rotor et doit être suffisamment robuste pour résister au poids et aux vibrations.
• Pales : Deux ou trois longues, souvent en matériaux composites tels que la fibre de carbone ou de verre, courbées et conçues pour une aérodynamique maximale.
• Rotor : Axe vertical autour duquel tournent les pales, transmettant le mouvement au générateur.
• Gondole : Compartiment qui abrite les éléments mécaniques, les systèmes de freinage et le générateur. Située au niveau du sol, elle facilite l’accès et la sécurité.
• Boîte de vitesses : Adapte la vitesse de rotation de l’axe pour la production électrique.
• Générateur : Convertit l’énergie mécanique en électrique.
• Système de freinage : Essentiel pour arrêter le rotor lors des urgences ou de la maintenance.
• Système de contrôle : Gère le fonctionnement automatique, la surveillance et la sécurité de l’installation.

Dans les applications urbaines ou résidentielles, il est courant d’ajouter des batteries pour stocker l’énergie et des circuits intelligents qui régulent l’approvisionnement électrique, par exemple, en utilisant des capteurs LDR pour automatiser l’éclairage en fonction de la luminosité ambiante.

Comment fonctionne une turbine éolienne Darrieus ?

Le principe de fonctionnement d’une turbine Darrieus repose sur la portance aérodynamique, la même force qui permet aux avions de voler. Lorsque le vent souffle sur les pales courbes, cela génère une pression différentielle des deux côtés, entraînant la rotation du rotor autour de l’axe vertical.

Les pales étant symétriques avec un angle de calage nul, elles exploitent le vent venant de n’importe quelle direction, sans besoin de mécanismes d’orientation. Lorsque le rotor commence à tourner :

• Les pales décrivent une trajectoire circulaire autour de l’axe.
• Le flux d’air relatif change continuellement, additionnant vectoriellement au vent ambiant et produisant un angle d’attaque variable.
• Ce changement génère une force nette qui pousse les pales dans la direction de rotation.
• Le rotor transmet le couple au générateur, qui convertit ce mouvement en électricité.

Au cours de la rotation, chaque pale atteint son couple maximal à deux points opposés, provoquant des variations cycliques dans la puissance délivrée. C’est pourquoi des systèmes de freinage ou de contrôle sont nécessaires pour éviter des résonances et des dommages structurels.

Types de turbines à axe vertical

Les aéroréducteurs à axe vertical comprennent des variantes telles que :

• Rotor Savonius : Pales en forme de S ou en semi-cercle, basées sur la résistance au flux du vent, facilitant le démarrage automatique mais avec une efficacité moindre.
• Rotor Gorlov (hélicoïdal) : Pales en spirale qui permettent une rotation plus douce et constante, réduisant les charges et améliorant l’efficacité dans des vents faibles.
• Moulin à vent d’Ayanz : Variante historique, moins courante dans les applications modernes.

Ces options diffèrent en démarrage, efficacité et applications. Par exemple, le rotor Savonius se distingue par son auto-démarrage dans des vents doux, mais son rendement est inférieur à celui du Darrieus.

Efficacité et performance de la turbine Darrieus

L’efficacité des turbines Darrieus est généralement inférieure à celle des turbines horizontales, se situant habituellement en dessous de 50%. Cela a conduit l’industrie à privilégier les modèles horizontaux pour les grands parcs éoliens.

Cependant, ses avantages incluent :

• Captation depuis n’importe quelle direction.
• Composants au sol, facilitant maintenance et sécurité.
• Faible bruit, adaptée aux environnements urbains.
• Impact réduit sur la faune.
• Robustesse structurelle : Les pales reliées aux extrémités résistent mieux aux efforts du vent.

Sa principale limitation est le manque d’auto-démarrage, nécessitant un coup de pouce initial pour commencer à tourner. Sans vent en mouvement, elle ne génère pas de rotation automatique. Des systèmes hybrides ou auxiliaires sont souvent utilisés dans ces installations.

Avantages et inconvénients par rapport à d’autres types d’aéroréducteurs

En comparaison avec les turbines horizontales, la Darrieus présente :

• Avantages :

  • Pas besoin de systèmes complexes d’orientation.
  • Peut être installée près du sol, facilitant maintenance.
  • Réduit le bruit et l’impact visuel.
  • Fonctionne bien avec des vents turbulents et variables.
  • Plus sécuritaire pour les oiseaux.
• Inconvénients :
  • Moins d’efficacité comparée aux turbines à axe horizontal.
  • Non auto-démarrables, sauf dans des systèmes hybrides.
  • Peux expérimenter des cycles de puissance pulsants et des résonances si mal contrôlées.
  • Nécessite un renforcement de la structure en raison des efforts centrifuges.

Applications de la turbine éolienne Darrieus

Les turbines verticales Darrieus sont idéales dans des situations où les modèles traditionnels ne sont pas efficaces ou pratiques. Parmi ses applications les plus courantes, on peut citer :

• Environnements urbains et résidentiels : Installations sur toits, séparateurs de routes ou espaces publics, tirant parti des vents turbulents avec un faible impact acoustique.
• Éclairage public intelligent : Systèmes autonomes alimentés par énergie éolienne combinés avec des capteurs et des batteries.
• Petites installations isolées : Fourniture d’énergie pour des maisons, refuges ruraux, stations météorologiques ou points de recharge.
• Emplacements difficiles d’accès : Pas besoin de tours hautes ni de systèmes d’orientation, peuvent être installées dans des lieux complexes.
• Projets pilotes et de recherche : Utile dans des études CFD et expérimentations sur l’aérodynamique urbaine, l’efficacité énergétique et les émissions sonores.

Ces caractéristiques favorisent leur utilisation dans la génération d’électricité distribuée, priorisant des aspects tels qu’un faible impact environnemental, le bruit et la sécurité dans des environnements urbains et résidentiels.

Innovation technologique et perspectives d’avenir

Le développement de nouvelles turbines verticales continue grâce à des avancées dans :

• Des recherches CFD pour des profils aérodynamiques plus efficaces et moins de vibrations.
• Des matériaux plus légers et résistants pour des structures durables.
• Des systèmes hybrides combinant les rotors Savonius et Darrieus, améliorant le démarrage et l’efficacité dans des vents variables.
• Des contrôles intelligents qui maximisent la production et la sécurité, en facilitant également le stockage d’énergie.

Dans des pays comme la France, où le potentiel des énergies renouvelables est en croissance, les turbines à axe vertical connaissent un regain d’intérêt, surtout dans des environnements où les modèles traditionnels ne conviennent pas en raison de contraintes d’espace, de bruit ou d’esthétique urbaine.

La turbine éolienne verticale Darrieus représente une alternative polyvalente et durable pour capter l’énergie dans des contextes où l’adaptabilité, la sécurité et un faible entretien sont prioritaires. Bien que son rendement ne soit pas comparable à celui des grands aérogénérateurs horizontaux, sa capacité à exploiter des vents chaotiques et à fonctionner dans des espaces réduits en fait une option de plus en plus attractive pour progresser vers l’autosuffisance énergétique et réduire l’empreinte environnementale.

Mon avis :

La turbina eólica vertical Darrieus, bien que moins efficace que ses homologues horizontales, se distingue par son aptitude à capter le vent sous différents angles et sa robustesse structurelle, favorisant son utilisation en milieu urbain. Cependant, son besoin d’un démarrage externe et ses coûts d’installation peuvent limiter son adoption.

Les questions fréquentes :

Qu’est-ce qu’une turbina eólica verticale Darrieus ?

La turbina eólica verticale Darrieus est un type spécial d’aérogénérateur à axe vertical, conçu et breveté en 1931 par l’ingénieur français Georges Darrieus. Ce modèle est caractérisé par la disposition de ses pales courbes et symétriques qui tournent autour d’un axe vertical, permettant de capturer le vent provenant de n’importe quelle direction sans nécessiter de mécanismes d’orientation complexes.

Comment fonctionne une turbina eólica Darrieus ?

Le fonctionnement d’une turbina Darrieus repose sur le principe de la sustentation aérodynamique. Lorsque le vent frappe les pales courbes, une pression différentielle se produit de chaque côté, faisant tourner le rotor autour de l’axe vertical. Les pales, étant symétriques, exploitent le vent provenant de toutes les directions, éliminant le besoin de systèmes d’orientation.

Quels sont les avantages des turbinas Darrieus par rapport aux modèles horizontaux ?

Les turbinas Darrieus présentent plusieurs avantages par rapport aux turbinas horizontales, notamment : elles ne nécessitent pas de systèmes d’orientation complexes, peuvent être installées près du sol ce qui facilite l’entretien, génèrent moins de bruit et ont un moindre impact visuel. Elles fonctionnent également bien dans des vents turbulents et sont plus sûres pour les oiseaux.

Quelles sont les applications des turbinas eólicas Darrieus ?

Les turbinas verticales Darrieus sont idéales pour des situations où les modèles traditionnels ne sont pas efficaces, comme dans les environnements urbains et résidentiels, l’éclairage public intelligent, ainsi que pour des installations isolées. Elles sont également utilisées dans des emplacements difficiles d’accès en raison de leur conception nécessitant moins d’infrastructures.
