Découvrez ce Cyberdeck DIY Pliable Équipé de Breadboards et Capable de Faire Tourner Doom !

Découvrez le Cyberdeck pliable innovant, équipé de breadboards intégrés, alliant technologie et créativité. Cette merveille DIY permet de plonger dans l’univers rétro de Doom tout en développant des projets électroniques fascinants. Un incontournable pour les passionnés de la culture hacker et du DIY!

Un Cyberdeck Pliable DIY avec Des Breadboards Intégrés

La plupart des ordinateurs portables sont des boîtiers hermétiques, ce qui peut s’avérer frustrant pour quiconque souhaite expérimenter avec l’électronique. Bien que vous puissiez exécuter du code sur un ordinateur portable, essayer de connecter un capteur de température ou un émetteur infrarouge directement à celui-ci vous fera vite comprendre que le matériel grand public n’a jamais été conçu pour ce type d’accès. Un créateur se faisant appeler PickentCode a décidé de combler cette lacune en construisant quelque chose d’innovant.

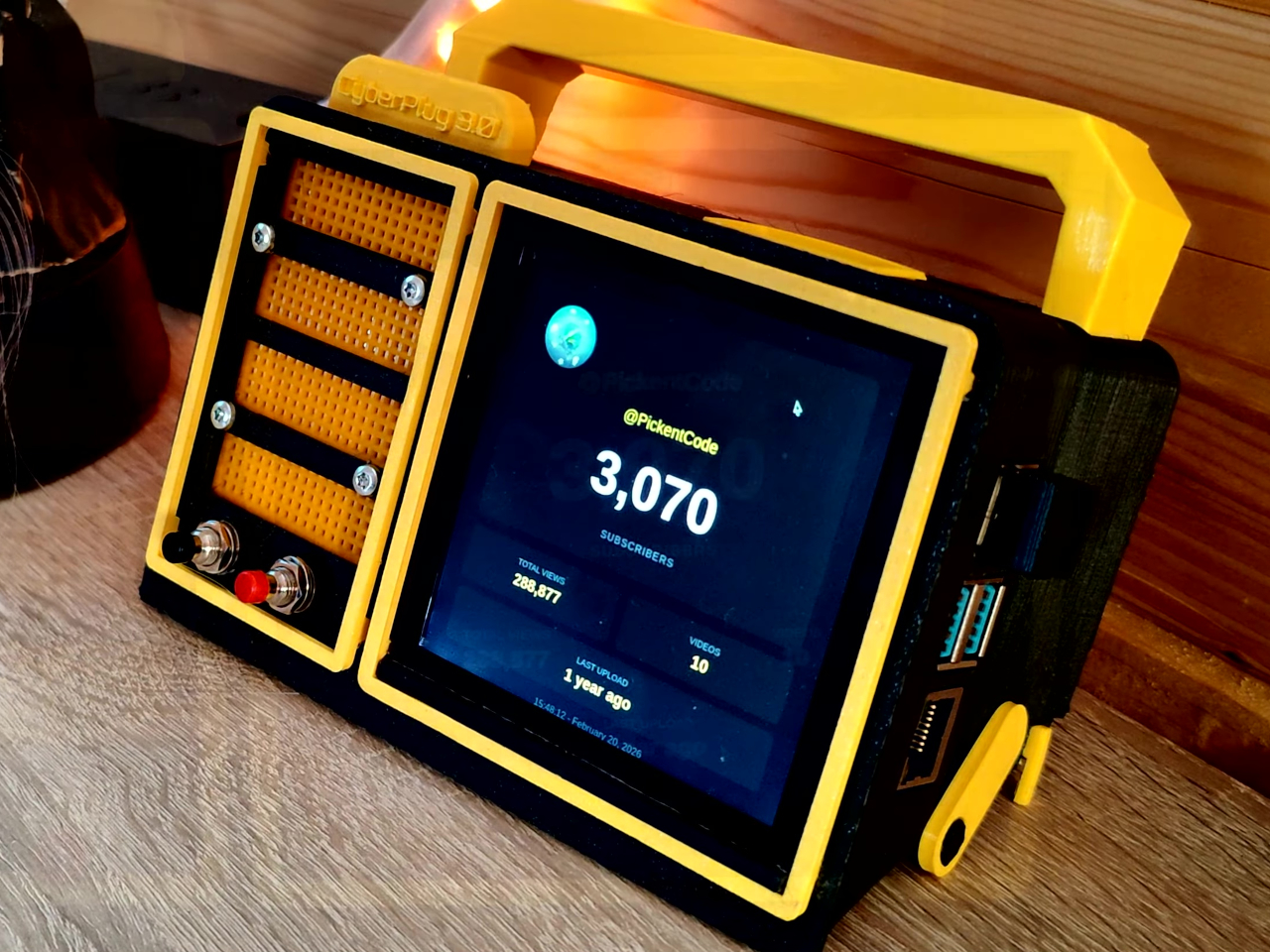

Le CyberPlug 3.0

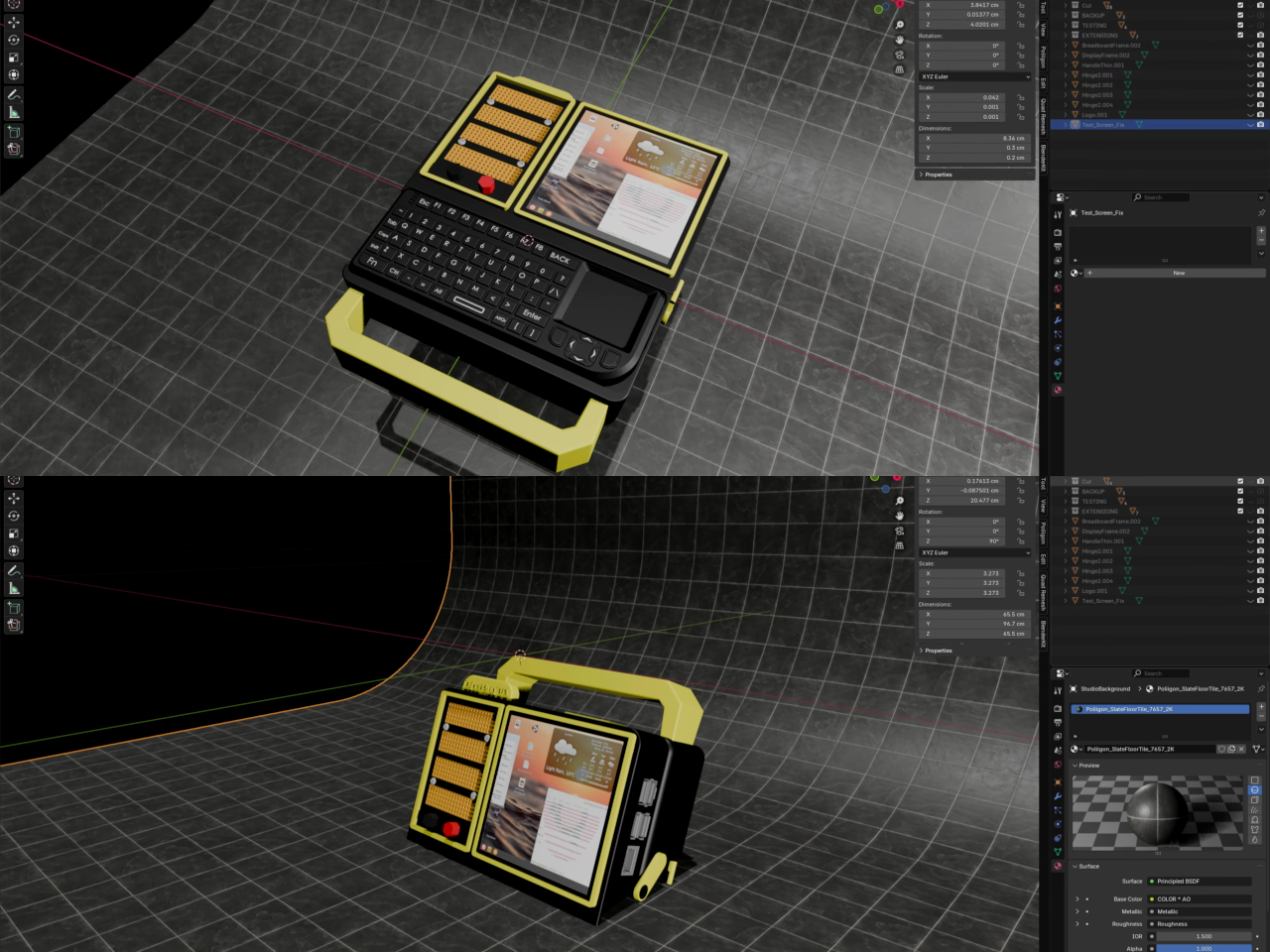

Le CyberPlug 3.0 est la troisième itération d’un projet de cyberdeck personnel. Les deux premières versions avaient des problèmes d’utilisabilité qui ont poussé PickentCode à retourner sur Blender pour le redesign. Cette version finale intègre un Raspberry Pi 4 Model B, un écran tactile IPS de 4 pouces, un clavier mini Rii K06 avec touchpad intégré et une batterie externe USB-C de 5 000 mAh, le tout dans un boîtier pliable imprimé en 3D. Ce dernier peut se plier à plat pour une utilisation à la main ou se maintenir ouvert à un angle confortable sur un bureau.

Une Conception Pratique

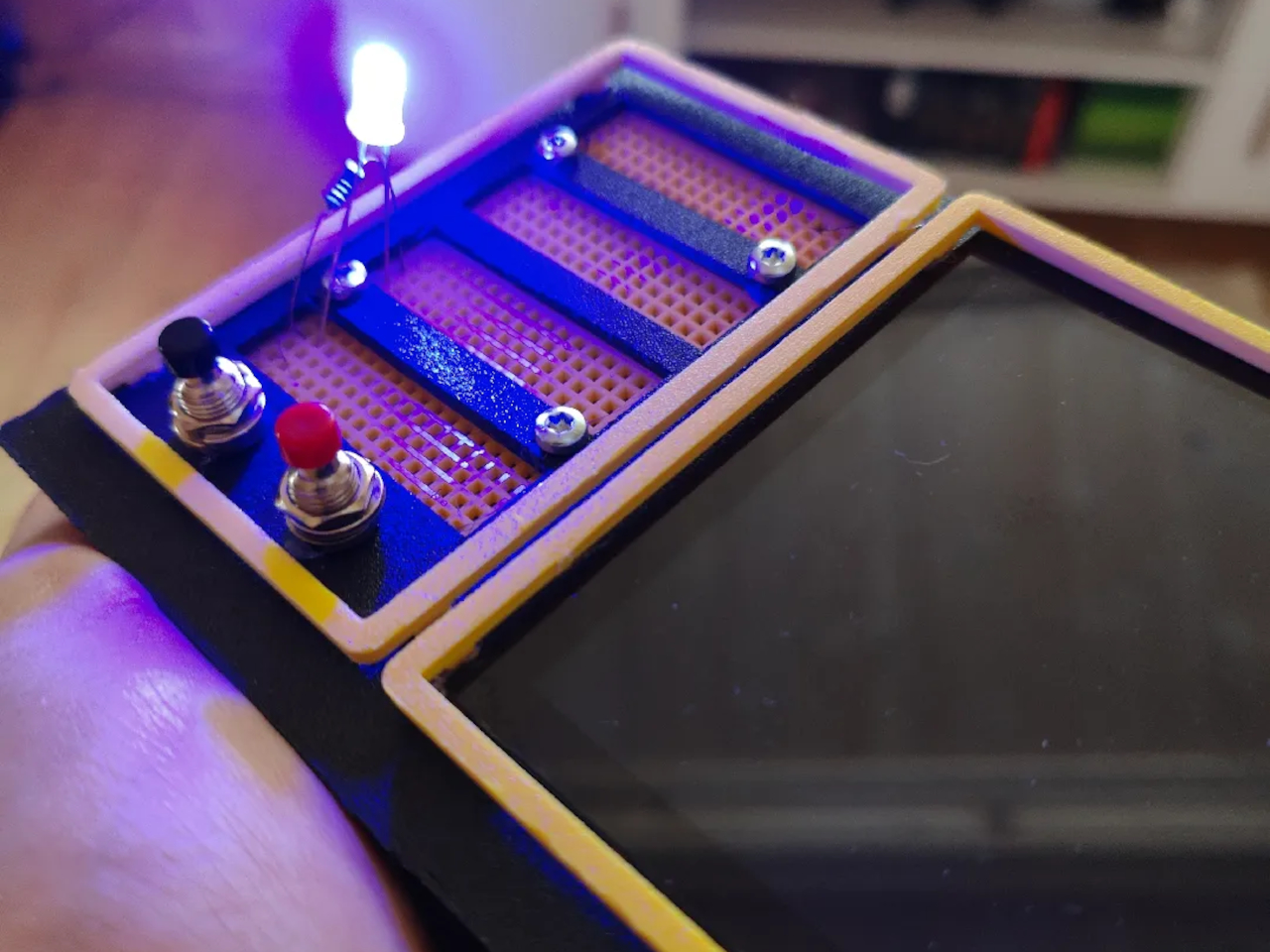

Ce qui distingue ce dispositif d’une construction Raspberry Pi classique, c’est la présence de deux breadboards soudés directement aux broches GPIO, intégrés à l’intérieur du boîtier et accessibles via un panneau arrière amovible. Vous n’avez plus besoin de chercher un breadboard séparé et de défaire un enchevêtrement de câbles. PickentCode a connecté un capteur de température et d’humidité qui a commencé à lire les données en temps réel en quelques minutes, et a ensuite mis en place un système infrarouge capable d’enregistrer des signaux de télécommandes et de les rejouer en tant que macros à bouton unique.

Modes de Fonctionnement

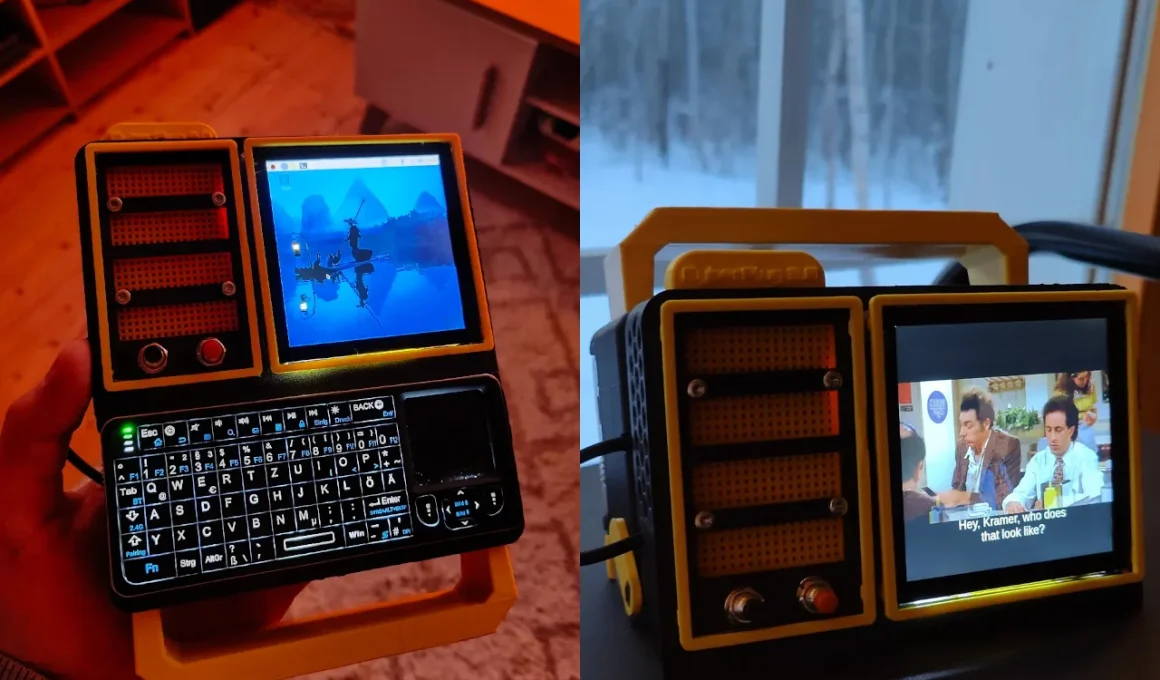

Les deux modes de fonctionnement disposent chacun d’un mécanisme de verrouillage distinct au lieu de simplement se plier. En mode portable, des aimants attirent les deux parties ensemble. En mode bureau, un anneau en métal à l’arrière fixe la batterie magnétique de style MagSafe, maintenant l’ensemble dans une position stable. Tant le clavier que la batterie peuvent être retirés indépendamment, et le deck continue de fonctionner sur une table sans eux.

Extensions Fascinantes

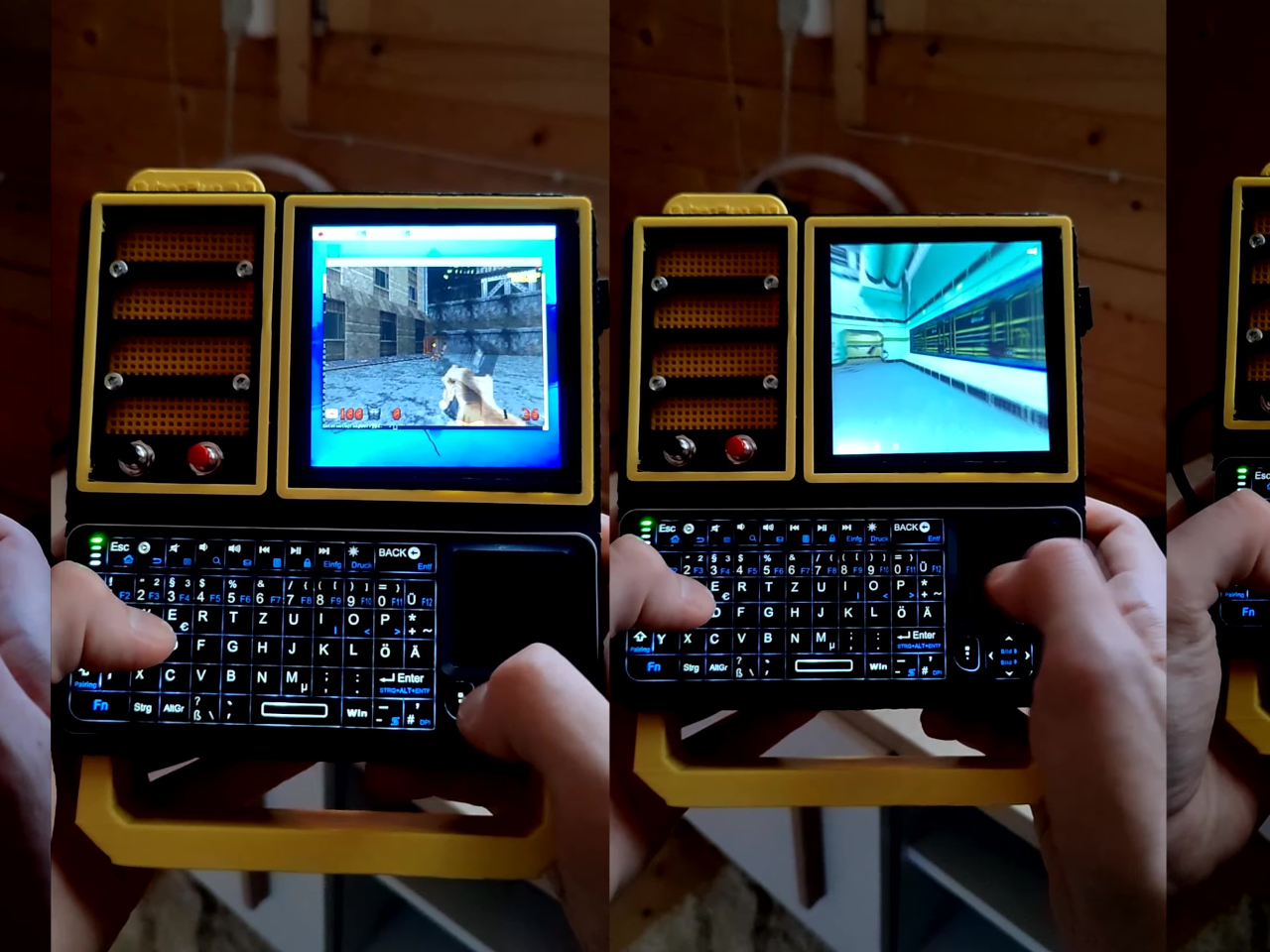

Les extensions rendent le projet encore plus intéressant. PickentCode a ajouté un ventilateur externe contrôlé par modulation de largeur d’impulsions (PWM), capable de lire la température du processeur et d’ajuster sa vitesse automatiquement, ainsi qu’un petit module haut-parleur qui ouvre la porte à YouTube et à des jeux plus anciens. Des titres emblématiques comme Doom, Half-Life et GTA: Vice City peuvent y être exécutés, bien que mieux en mode bureau avec un configuration externe.

Un Outil d’Apprentissage

PickentCode présente ce dispositif simplement comme un banc d’essai pour apprendre l’électronique, et non comme un remplacement pour un téléphone ou un ordinateur standard. Les fichiers 3D sont gratuits sur Printables, de sorte que le coût principal est celui du filament, du temps et des composants. Pour quiconque a déjà regardé un ordinateur portable scellé, souhaitant pouvoir simplement y brancher quelque chose, cette approche est sans doute la plus relatable.

Ressources Utiles

Pour ceux qui souhaitent approfondir le sujet du DIY et de l’électronique, explorez des ressources comme Adafruit, qui offre un large éventail de projets et de composants électroniques.

---

Ce projet de PickentCode est un excellent exemple de créativité et d’innovation, tout en permettant aux passionnés d’électronique de profiter d’une plateforme accessible pour expérimenter et apprendre.

Qu’est-ce que le CyberPlug 3.0 ?

Le CyberPlug 3.0 est la troisième itération d’un projet de cyberdeck personnel, conçu par PickentCode. Il intègre un Raspberry Pi 4 Model B, un écran tactile IPS de 4 pouces, un mini-clavier Rii K06 avec touchpad intégré, et une batterie externe USB-C de 5 000 mAh dans un boîtier pliant en impression 3D.

Quels capteurs peuvent être utilisés avec le CyberPlug 3.0 ?

Le CyberPlug 3.0 permet de connecter divers capteurs, tels qu’un capteur de température et d’humidité, via des breadboards directement soudées aux broches GPIO, facilitant l’expérimentation avec l’électronique.

Comment fonctionne le mécanisme de verrouillage du CyberPlug 3.0 ?

Le CyberPlug 3.0 dispose de deux mécanismes de verrouillage distincts. En mode portable, des aimants attirent les deux moitiés ensemble, tandis qu’en mode bureau, un anneau métallique à l’arrière maintient la batterie magnifiquement en place, permettant une utilisation stable.

Est-ce que le CyberPlug 3.0 peut exécuter des jeux ?

Oui, le CyberPlug 3.0 peut exécuter des jeux comme Doom, Half-Life, et GTA: Vice City, surtout en mode bureau avec un réglage externe, bien qu’il soit également jouable en mode portable après quelques remappages de boutons.
