Découvrez la puissance exceptionnelle de la batterie externe sur mesure de 96 000 mAh, capable de recharger votre ordinateur portable et votre téléphone, tout en alimentant de petits appareils hors réseau. Un outil révolutionnaire pour les aventuriers modernes et les professionnels en déplacement, conciliant praticité et performance.
Banque d’énergie sur mesure de 96 000 mAh
Pour les utilisateurs intensifs équipés d’un ordinateur portable, d’une tablette, de drones, de robots et bien sûr, de smartphones, les options habituelles de banques d’énergie ne suffisent pas. La quantité d’énergie nécessaire pour maintenir ces appareils alimentés est considérable, surtout en déplacement. La solution réside dans une banque d’énergie sur mesure qui répond à tous les besoins de vos gadgets énergivores.
Solution portable haute capacité
Une station d’énergie portable sur mesure offre une solution de haute capacité pour ceux qui ont besoin de faire fonctionner plusieurs appareils sans accès fiable à une prise murale. Les banques d’énergie grand public sont souvent trop limitées pour les utilisateurs qui transportent un ordinateur portable, un téléphone, une tablette, un routeur, et d’autres équipements en même temps, particulièrement dans des situations éloignées ou mobiles. Pour résoudre ce problème, le créateur Luq1308 a développé l’Omnibus 4×8, une banque d’énergie au design DIY, facile à transporter et dotée d’une capacité énorme avec des options de sortie flexibles.
Détails techniques du projet
Le cœur de ce projet est un pack de batteries dense, constitué de 32 nouvelles cellules lithium-ion 18650 disposées dans une configuration 4S8P. Chaque cellule est évaluée à 3000 mAh, et lorsque le pack est assemblé et ajusté pour une tension utile, le système complet délivre environ 96 000 mAh, équivalent à environ 345 wattheures (Wh) d’énergie stockée. Cette capacité importante le rend adapté à l’alimentation d’une gamme d’appareils électroniques pendant des périodes prolongées sans recharge. Au cœur de la construction se trouve un système de gestion de batteries (BMS) évalué pour 4S et 30 ampères. Ce BMS surveille et équilibre les cellules individuelles, empêche la surcharge et la décharge profonde, et inclut plusieurs fusibles de sécurité. De plus, le système consomme très peu d’énergie au repos, avec un courant de veille de moins de 400 microampères, ce qui aide à préserver l’énergie stockée lorsque l’unité n’est pas en usage actif.
Variété des sorties

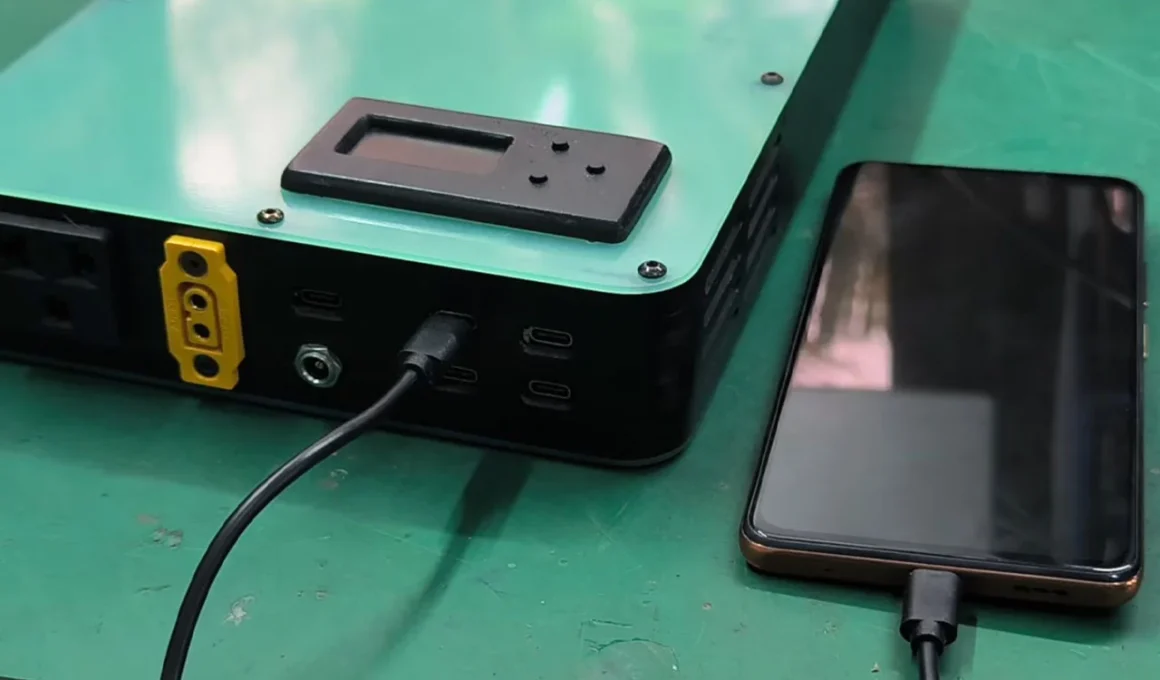

L’Omnibus 4×8 propose une large gamme de sorties pour s’adapter à la fois aux gadgets quotidiens et aux équipements plus exigeants. Quatre ports USB-C, chacun capable de délivrer jusqu’à 36 watts, permettent de charger simultanément des téléphones et des tablettes. Un port USB-C bidirectionnel de 100 W prend en charge la charge rapide des ordinateurs portables et peut également recevoir un apport d’énergie de sources de charge compatibles. Pour des besoins personnalisés plus larges, un connecteur DC offre des sorties réglables entre 2,7 V et 20 V, tandis qu’un connecteur XT60 haute puissance peut gérer des charges dépassant 400 W. De plus, une prise AC dédiée de 150 W permet d’utiliser de petits appareils via un inverseur, élargissant ainsi la gamme d’appareils pris en charge.
Gestion thermique et affichage
À l’intérieur de la station d’énergie, un microcontrôleur ESP32-C3 supervise les opérations du système. Il recueille des données en temps réel telles que la tension, le courant et la température à partir de capteurs et affiche ces informations sur un écran OLED de 1,3 pouce avec des boutons de navigation simples. Quatre capteurs de température surveillent le pack de batteries, les dissipateurs thermiques et l’inverseur, tandis que des ventilateurs de refroidissement de 40 mm se déclenchent si nécessaire pour gérer la chaleur durant les charges élevées. Des dissipateurs en aluminium personnalisés avec des pads thermiques sont inclus pour réduire davantage le stress thermique.
Construction robuste
Le boîtier combine des plaques en G10 en fibre de verre découpées à la main pour la résistance et des côtés en plastique ABS imprimés en 3D avec une finition mate discrète. Des entretoises en laiton et des grilles d’aération améliorent le flux d’air et protègent les composants internes tout en maintenant une esthétique robuste adaptée à une utilisation en extérieur. À l’intérieur, des câbles en silicone de calibre épais et un bus de distribution sur perfboard avec des fusibles connectent les différents modules de manière sûre et efficace.
Adaptabilité et développement durable
Une caractéristique notable de cette construction DIY est son adaptabilité. L’inverseur a été modifié pour fonctionner sur toute la plage de tension de la batterie, et le système peut accepter une alimentation solaire avec un suivi du point de puissance maximal (MPPT) pour une recharge efficace hors réseau. Tous les fichiers de conception ont été rendus open source sur GitHub, permettant à d’autres de répliquer ou d’élargir le concept.
La banque d’énergie Omnibus 4×8 représente une solution innovante et efficace pour ceux qui cherchent à alimenter divers dispositifs électroniques, apportant une flexibilité essentielle pour les utilisateurs nomades.
FAQ 1: Quels sont les besoins d’alimentation spécifiques pour les utilisateurs avancés ?
Les utilisateurs avancés, comme ceux qui possèdent un ordinateur portable, une tablette, un drone, un robot et un smartphone, nécessitent une banque d’alimentation personnalisée en raison de la quantité considérable d’énergie requise pour maintenir ces appareils chargés, surtout en déplacement.
FAQ 2: Quelle capacité offre la banque d’alimentation Omnibus 4×8 ?
La banque d’alimentation Omnibus 4×8 est construite avec un pack de batteries formé de 32 cellules lithium-ion 18650, offrant une capacité totale d’environ 96 000 mAh, soit environ 345 watt-heures (Wh) d’énergie stockée, permettant de faire fonctionner plusieurs appareils pendant de longues périodes sans recharge.
FAQ 3: Quels types de ports et de connecteurs sont disponibles sur l’Omnibus 4×8 ?
L’Omnibus 4×8 propose divers ports, dont quatre ports USB-C capables de délivrer jusqu’à 36 watts chacun, un port USB-C bidirectionnel de 100 W pour la recharge rapide d’ordinateurs portables, un jack DC pour des sorties réglables, et une prise AC de 150 W pour l’utilisation d’appareils électroménagers.
FAQ 4: Comment la chaleur est-elle gérée dans la station d’alimentation ?
La station d’alimentation utilise un microcontrôleur ESP32-C3 pour surveiller en temps réel la température, la tension et le courant. Des capteurs de température surveillent divers composants, et des ventilateurs de refroidissement s’activent automatiquement en cas de charge élevée pour gérer la chaleur et réduire le stress thermique.
