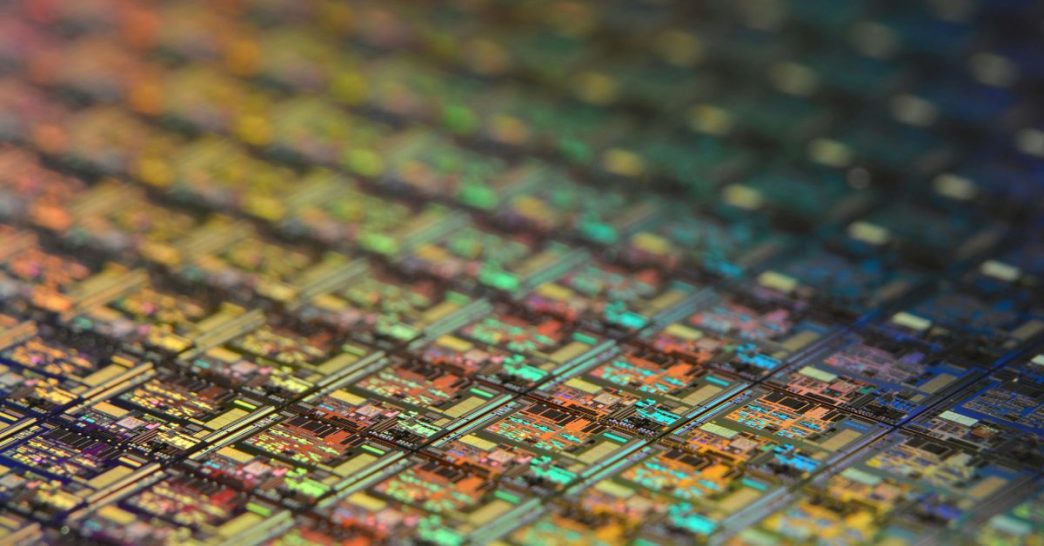

En 2028, le géant de la technologie TSMC dévoilera ses premières puces à 1,4 nm, révolutionnant la performance des systèmes d’intelligence artificielle. Étrangement appelées A14, ces innovations marqueront une étape cruciale pour Apple, qui monopolise traditionnellement la production des technologies de pointe de TSMC.
TSMC : Des puces à 1,4 nm prévues pour 2028 avec un nom source de confusion
TSMC, le fabricant de puces pour Apple, a annoncé qu’elle produira pour la première fois des puces avec une taille de processus inférieure à 2 nm en 2028. Le développement de puces de 1,4 nm permettra d’améliorer les capacités en intelligence artificielle (IA).
En tant que fabricant de puces pour les iPhones, Apple est généralement la première à bénéficier des capacités avancées de fabrication de TSMC, ce qui fait que ces puces, assez déroutamment appelées A14, devraient faire leur apparition dans les iPhones de 2028.
Evolution des tailles de processus
Jusqu’à environ 2019, la taille des processus de fabrication de puces était référencée par la taille physique des portes de transistors en nanomètres. À partir de cette période, les chiffres deviennent davantage du marketing que des mesures précises, mais il est avéré que chaque génération de processus est plus petite que la précédente. TSMC a longtemps été en tête de la course vers des processus toujours plus réduits.
Cependant, cette convention d’utilisation des nanomètres pour décrire la taille des processus a engendré un léger problème de nommage pour TSMC. Les dénominations étaient claires avec N7, N5, N3 et N2, mais en 2023, la société a annoncé qu’elle adopterait une nouvelle convention de nommage lorsque le processus passerait sous les 2 nm. Concrètement, le préfixe N serait remplacé par un A, et les puces de 1,4 nm seraient étiquetées A14. Cela crée une confusion avec le nom donné aux processeurs d’Apple.
Confirmation de la nouvelle dénomination
TSMC a maintenant confirmé cette information, annonçant que la première puce A14 sera fabriquée en 2028. Lors de son Symposium Technologique en Amérique du Nord, TSMC a dévoilé sa technologie de processus logicielle de pointe, A14. Ce processus représente une avancée significative par rapport à la technologie N2, leader de l’industrie de TSMC, et il est conçu pour propulser la transformation de l’IA en offrant une puissance de calcul plus rapide et une meilleure efficacité énergétique.
Performances améliorées avec A14
Par rapport au processus N2, qui entrera bientôt en production de masse, le processus A14 devrait offrir jusqu’à 15 % d’amélioration de la vitesse pour la même puissance, ou une réduction de 30 % de la consommation d’énergie pour la même vitesse, tout en augmentant la densité logique de plus de 20 %. Ce nouveau processus doit également améliorer les smartphones en renforçant leurs capacités d’intelligence artificielle, les rendant ainsi encore plus intelligents.
Capacité de production limitée
TSMC dispose toujours d’une capacité de production limitée pour ses derniers processus, et Apple réserve généralement 100 % de cette capacité pour son propre usage lors de l’année de lancement des nouveaux modèles. Cela souligne l’importance stratégique pour Apple de rester à l’avant-garde dans l’acquisition des dernières technologies de fabrication en silicium.
Les développements proposés par TSMC avec les puces A14 sont prometteurs et pourraient modifier de manière significative le paysage technologique au tournant de 2028. Apple, en tant que partenaire clé de TSMC, continuera probablement à jouer un rôle essentiel dans la diffusion de ces innovations au sein de son écosystème de produits.
Pour plus d’informations sur les avancées de la technologie des semi-conducteurs, vous pouvez visiter le site officiel de TSMC ici.
Mon avis :
L’annonce par TSMC de chips A14 à 1,4 nm d’ici 2028 marque une avancée technologique significative, promettant des améliorations de performance et d’efficacité énergétique, essentielles pour l’AI. Cependant, la confusion liée à la nouvelle nomenclature pourrait nuire à la clarté du marché, particulièrement avec le nom « A14 », déjà utilisé par Apple.
Les questions fréquentes :
Quand TSMC commencera-t-il à produire des puces de 1,4 nm ?
TSMC a annoncé qu’il commencera à produire des puces avec un processus de sous 2 nm pour la première fois en 2028, notamment des puces de 1,4 nm qui amélioreront les capacités d’IA.
Pourquoi TSMC a-t-il changé la nomenclature de ses puces à 1,4 nm ?
Lorsque TSMC a commencé à développer des puces de moins de 2 nm, la société a décidé de changer de convention de nommage, remplaçant le préfixe N par A, ce qui a entraîné une situation un peu confuse puisque la puce de 1,4 nm sera appelée A14, un nom déjà déposé pour les processeurs Apple.
Quels avantages les puces A14 apporteront-elles par rapport aux précédentes générations ?
Les puces A14 offriront une amélioration de la vitesse allant jusqu’à 15 % à puissance égale, ou une réduction de la consommation d’énergie allant jusqu’à 30 % à la même vitesse, tout en augmentant la densité logique de plus de 20 %, ce qui améliorera les capacités d’IA dans les smartphones.
Quel pourcentage de la capacité de production TSMC est réservé à Apple lors du lancement d’une nouvelle technologie ?
TSMC a toujours une capacité de production limitée pour ses derniers processus, et Apple réserve généralement 100 % de cette capacité pour son utilisation lors de l’année de lancement.
